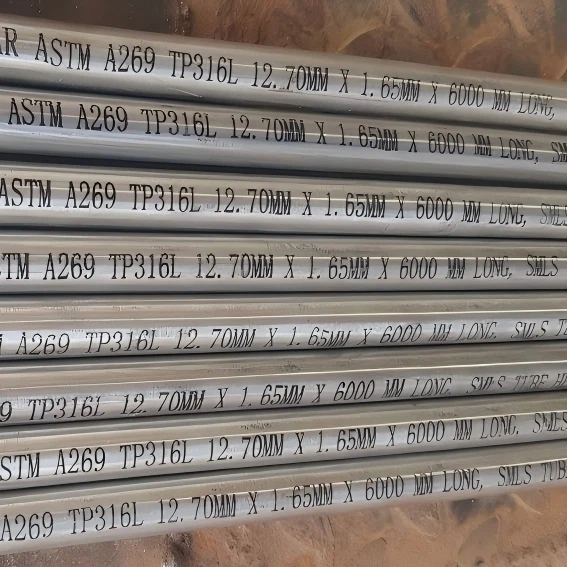

ASTM A269/A269M yn ddi -dor ac wedi'i weldio

Mae ASTM A269/A269M yn ddi -dor a gorchuddion wedi'u weldio yn enwol - wal - trwch, tiwbiau dur austenitig di -dor ac wedi'i weldio ar gyfer cyrydiad cyffredinol - gwrthsefyll ac isel - neu dymheredd uchel. Rhaid dodrefnu'r holl ddeunydd yn y cyflwr gwres -. Rhaid i'r dur gydymffurfio â'r gofynion cyfansoddiad cemegol. Cyflwynir gwahanol ofynion prawf mecanyddol sy'n cynnwys, prawf ffaglu, prawf fflans, prawf caledwch, a phrawf fflatio gwrthdroi. Hefyd, bydd pob tiwb yn destun y prawf trydan dinistriol nad yw'n - neu'r prawf hydrostatig. Yn olaf, amlygir y gofynion caledwch ar gyfer gwahanol raddau o diwbiau.

Tîm Proffesiynol

Dosbarthu 7x24 awr

Manyleb

Safon: ASTM A269/A269M-2019

Gradd: TP304, TP304L, TP304LN, TP316, TP316L, TP316LN, TP317, TP321, TP347, TP348, TP XM-10, TP XM-11, TP XM-11-15, TP XM-19, TP-11, TP XM-19, TP XM-19, TP XM-19, TP XM-19, TP XM-19, TP XM-19, TP XM-119, TP XM-17, t S31726, S30600, S24565, S32654, S35045, N08367, N08926, N08094 (904L)

Diamedr y tu allan: 1/4 "- 14" (6.35mm - 355.6 mm)

Trwch Wal: 0.5 - 25.4 mm

Hyd: 1000mm - 36000 mm

ASTM A269 Cyfansoddiad cemegol tiwbiau dur gwrthstaen (pwysau%)

Raddied	Dads	C	Mn	Si	P	S	Cr	Mo	NI	N	Arall
TP304	S30400	0.07	2.00	1.00	0.045	0.030	17.5-19.5	-	8.0-11.0
TP304L	S30403	0.030	2.00	1.00	0.045	0.030	17.5-19.5	-	8.0-12.0
Tp304ln	S30453	0.035	2.00	1.00	0.045	0.030	18.0-20.0		8.0-11.0	0.10-0.16
TP316	S31600	0.08	2.00	1.00	0.045	0.030	16.0-18.0	2.00-3.00	10.0-14.0	0.10
TP316L	S31603	0.035	2.00	1.00	0.045	0.030	16.0-18.0	2.00-3.00	10.0-15.0	0.10
Tp316ln	S31653	0.035	2.00	1.00	0.045	0.030	16.0-18.0	2.00-3.00	10.0-14.0	0.10-0.16
TP317	S31700	0.08	2.00	1.00	0.045	0.030	18.0-20.0	3.00-4.00	11.0-15.0
TP321	S32100	0.08	2.00	1.00	0.045	0.030	17.0-19.0		9.0-12.0
TP347	S34700	0.08	2.00	1.00	0.045	0.030	17.0-19.0		9.0-12.0		10xc min, 1.10 max nb
TP348	S34800	0.08	2.00	1.00	0.045	0.030	17.0-19.0		9.0-12.0		0.10 max ta 0.20 Max Co.
	S32654	0.020	2.0-4.0	0.50	0.030	0.005	24.0-25.0	7.0-8.0	21.0-23.0	0.45-0.55	0.30-0.60 cu
	N08367	0.030	2.00	1.00	0.040	0.030	20.0-22.0		23.5-25.5	0.18-0.25	0.75 max cu
	N08926	0.020	2.00	0.50	0.030	0.010	19.0-21.0		24.0-26.0	0.15-0.25	0.50-1.50 cu
904L	N08904	0.020	2.00	1.00	0.045	0.035	19.0-23.0	4.00-5.00	23.0-28.0	0.10	1.00-2.00 cu

Dylai archebion ar gyfer deunydd o dan y fanyleb hon gynnwys y canlynol, yn ôl yr angen, i ddisgrifio'r deunydd a ddymunir yn ddigonol:

1.1 maint (traed, metr, neu nifer y darnau),

1.2 Enw'r deunydd (tiwbiau di -dor neu wedi'u weldio)

1.3 Gradd:

1.4 Maint (diamedr y tu allan a thrwch wal enwol)

1.5 hyd (penodol neu ar hap)

1.6 Gofynion Dewisol (Triniaeth Gwres; Prawf Trydan Hydrostatig neu Nondestructive),

1.7 Adroddiad Prawf Angenrheidiol (gweler y fanyleb A 1016/A 1016M),

1.8 Dynodiad Manyleb

1.9 Gofynion Arbennig ac unrhyw ofynion atodol a ddewisir.

ChynhyrchionGweithgynhyrchith

1. Gwneir y tiwbiau gan y broses ddi -dor neu wedi'i weldio.

2. Yn opsiwn y gwneuthurwr, gellir dodrefnu'r tiwb naill ai gorffenedig poeth neu orffen oer.

ChynhyrchionTriniaeth Gwres

1. Rhaid dodrefnu'r holl ddeunydd mewn gwres - cyflwr wedi'i drin. Ac eithrio fel y darperir yn 6.2, bydd y weithdrefn driniaeth Gwres -, ac eithrio S31254 a S32654, S24565, N08367, N08904 a N08926, yn cynnwys cynhesu'r deunydd i isafswm tymheredd o 1900 gradd F (1040 gradd) a Quenching. Fel arall, ar gyfer tiwbiau di -dor, yn syth ar ôl ffurfio'n boeth tra nad yw tymheredd y tiwbiau'n llai na'r tymheredd triniaeth toddiant isaf penodedig, gellir diffodd tiwbiau mewn dŵr yn unigol neu eu hoeri'n gyflym trwy ddulliau eraill.

2. Rhaid nodi nodweddion gwasanaeth strwythurol neu arbennig rheoledig fel canllaw ar gyfer y driniaeth wres fwyaf addas. Os yw'r driniaeth wres olaf ar dymheredd o dan 1900 gradd F ac wedi'i nodi felly ar yr archeb, rhaid stensilio pob tiwb gyda'r tymheredd triniaeth wres terfynol mewn graddau fahrenheit ar ôl yr ôl -ddodiad "HT".

3. Bydd S31254 a S32654 yn wres - wedi'i drin ag isafswm tymheredd o 2100 gradd F (1150 gradd) ac yna ei ddiffodd mewn dŵr neu oeri yn gyflym trwy ddulliau eraill.

4. S24565 Rhaid i wres - gael ei drin yn yr ystod 2050 gradd F (1120 gradd) i 2140 gradd F (1170 gradd) ac yna ei ddiffodd mewn dŵr neu oeri yn gyflym trwy ddulliau eraill.

5. N08904 Rhaid i wres gael ei drin i isafswm tymheredd o 2000 gradd F (1100 gradd) ac yna ei ddiffodd mewn dŵr neu oeri yn gyflym trwy ddulliau eraill.

6. Datrysiad Gall tymheredd anelio uwchlaw 1950 gradd F (1065 gradd) amharu ar y gwrthiant i gyrydiad rhyngranbarthol ar ôl dod i gysylltiad wedi hynny i amodau sensiteiddio yn TP321, TP347, a TP348. Pan nodir ef gan y prynwr, rhaid defnyddio sefydlogi tymheredd is neu anelio datrysiad re - ar ôl yr aneal datrysiad tymheredd - cychwynnol -.

7. Bydd N08926 yn wres - wedi'i drin i isafswm tymheredd o 2010 gradd F (1100 gradd) ac yna ei ddiffodd mewn dŵr neu oeri yn gyflym trwy ddulliau eraill.

8. Dylai UNS N08367 gael ei anelio gan ddatrysiad o isafswm 2025 gradd F (1107 gradd) ac yna quenching cyflym.

9. Bydd anelio datrysiad o S35045 yn cynnwys cynhesu'r deunydd i dymheredd o 2000 gradd F (gradd 1093) o leiaf ar gyfer amser priodol, ac yna ei oeri mewn aer llonydd neu ar gyfradd gyflymach.

ChynhyrchionCyflwr arwyneb

Rhaid i'r tiwbiau gael eu piclo yn rhydd o raddfa. Pan ddefnyddir anelio disglair, nid oes angen piclo.

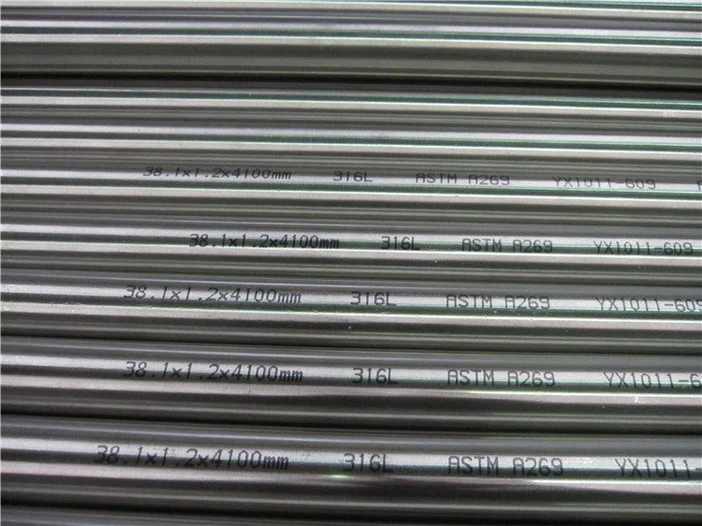

ChynhyrchionMarciau

Yn ychwanegol at y marcio a ragnodir yn y fanyleb A 1016/A 1016m, bydd y marcio yn cynnwys a yw'r tiwb yn ddi -dor neu'n weldio a'r gwres terfynol - tymheredd triniaeth mewn graddau Fahrenheit ar ôl yr ôl -ddodiad "ht" os yw'r tymheredd triniaeth wres terfynol o dan 1900 gradd F (1040 gradd).

Pan berfformir y prawf trydan nondestructive, rhaid marcio pob hyd tiwbiau gyda'r llythrennau "NDE" a bydd yr ardystiad, pan fo angen, hefyd yn nodi'r prawf hwn.
